應用案例 | 測量涂料添加劑與基料的流量和密度

總部位于加拿大拉瓦爾的 MF Paints 涂料公司，是一家專業生產染色劑和涂料的優質企業，產品應用廣泛。該公司，采用前沿的批次處理工藝，來生產高品質的產品。為了保證產品品質的一致性，該涂料制造商使用自動配比橇來調和各種添加劑與堿液。通過這種方式，不僅可以提高性能，還能夠顯著地減少化學品的人工處理，從而提升職業安全性。

此前，該客戶一直使用帶有轉輪的機械式容積流量計，來測量配比橇中的體積流量。在控制系統的人機界面（HMI）上，輸入每批次所需的添加劑體積。添加劑的已知密度介于 1050 kg/m3（66 lb/ft3）和 2360 kg/m3（147 lb/ft3）之間 — 根據密度，操作人員可以確定配比的質量。

所有的配方都基于體積，因此，精確的測量和快速的響應對于操作至關重要。由于配比橇中的容積泵無法產生穩定的流量，因此必須在現場優化流量計的信號阻尼，以便對流量變化做出快速反應，使控制系統能夠精確運行和累計。該過程不僅耗費時間，還需要選擇一種更適用于該場景的流量測量方式，來提高自動化程度和優化配料工藝。

最終，客戶選擇了 OPTIMASS 7400 單直管科里奧利流量計，來測量批次的流量?，F(xiàn)在，配比橇上安裝了三臺流量計，每臺流量計最多可測 8 種不同的配比介質。調和系統的人機界面，采集流量計的脈沖輸出，根據累計值來控制泵和閥門。壓縮空氣用來沖洗管路，以確?？坡x表所測量的介質，在每批次結束后都被送入混合罐中。

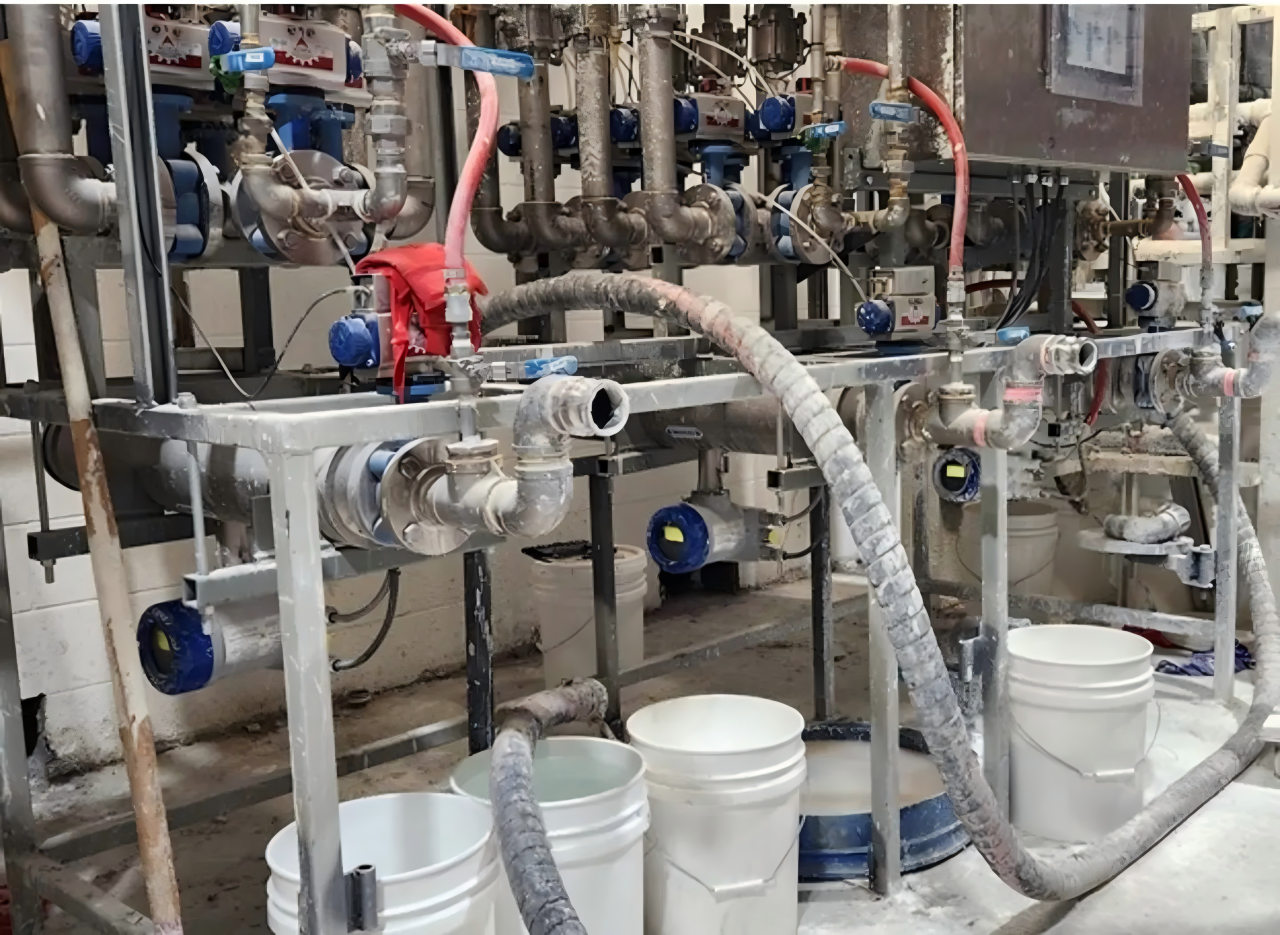

圖：OPTIMASS 7400 用于測量涂料添加劑的配比

OPTIMASS 7400 設計用于直接測量質量流量，但可以通過直接測得的密度和質量流量，來快速確定實時的體積流量。相較于此前所使用的容積式流量計，質量流量計可提供更多的工藝信息。該儀表沒有可動部件或阻擋件，具有快速和全數字信號處理功能，是粘稠液體配比工藝的理想選擇。

圖：調和系統的人機頁面

隨著 OPTIMASS 7400 的投用，顯著地提高了生產效率與響應時間。對客戶而言，此次儀表升級明顯縮短了每批次所需的時間周期。據估算，現在每批次的時間約為此前的三分之一。

傳統的機械式容積流量計的內徑較小 — 實際上將工藝管道從 50 mm（2"）縮到了 25 mm（1"）— 從而造成了較大的壓損。沒有阻礙的單直管 OPTIMASS 7400 幾乎不會產生壓損，這意味著粘稠的高密度介質以更高的速度流動，從而顯著地提升了流通量，同時節省了泵的容量。

由于直管流量計的口徑與管道相匹配，因此，安裝便捷且易于清潔。該款流量計標配含氣管理（EGM™）功能，即使在夾帶氣體的情況下依然保持穩定的運行。這有效地保障了各批次流體的配比精度。

借助 Bluetooth® 藍牙通訊和 OPTICHECK Flow Mobile 移動應用程序 — 即使是難以靠近的雜亂環境或局促空間，亦可便捷地查看讀數或修改參數。操作人員可以通過智能手機更改設置、查看每一個實時測量值，甚至生成完整的核查報告。
